ZX-S66D全硅六管超外差式调幅收音机组装及调试
林永利        06计算机专业     学号113200680300004
摘要
时间:2008-3-10—2008-4-14模电课程设计实验课
地点:生命科技楼四楼实验室
目的:掌握ZX-S66D收音机电路各功能模块的基本工作原理,;培养电路基本设计的基本思路和方法;通过动手操作,熟悉电路焊接和安装,掌握接收系统调试;培养独立完成小课题的动手能力,为以后的课程设计打下基础。
方法:1、在熟悉收音机原理下焊接和安装电路板;2、调试。
结果:成功组装收音机,能发出声音,但不能清晰还原电台广播信号。
关键字:ZX-S66D  系统调试  焊接  组装  调试  课程设计
前言
S66D型收音机,采用典型六管超外差式电路,具有安装调试方便、工作稳定、灵敏度高、选择性好等特点,功放级采用无输出变压器的功率放大器(OTL电路),有效率高、频率特性好、声音宏亮、耗电省等特点。我选择ZX-S66D全硅六管超外差式调幅收音机组装及调试做为这学期模电课程设计的选题,主要是想通过这一选题,培养自己的实际动手能力,学到做课程设计的一般方法,为以后的课程设计打下基础。
一、收音机工作原理

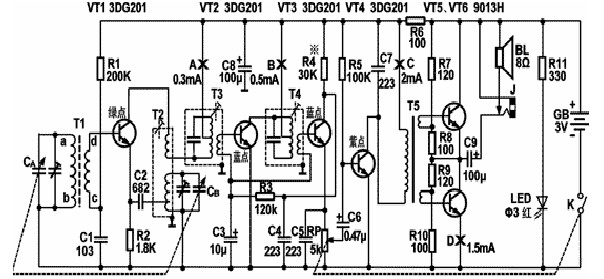

以下是S66D型收音机的原理图。

电路分以6个模块:输入调谐电路、变频电路、中频放大电路、检波和自动增益控制电路、前置低放电路和功率放大电路。
二、材料和方法
  1、元件表:
| 序号 | 名称 | 型号规格 | 位号 | 数量 |
| 1 | 三极管 | 3DG201(绿、黄) | VT1 | 1只 |
| 2 | 三极管 | 3DG201(兰、紫) | VT2、VT3 | 2只 |
| 3 | 三极管 | 3DG201(紫、灰) | VT4 | 1只 |
| 4 | 三极管 | 9013H | VT5、6 | 2只 |
| 5 | 发光二极管 | Φ3红 | LED | 1只 |
| 6 | 磁棒线圈 | 5×13×55mm | T1 | 1根 |
| 7 | 中周 | 红、白、黑 | T2、T3、T4 | 3个 |
| 8 | 输入变压器 | E型六个引出脚 | T5 | 1个 |
| 9 | 扬声器 | Φ58mm | BL | 3只 |
| 10 | 电阻 | 100W | R6、R8、R10 | 2只 |
| 11 | 电阻 | 120W | R7、R9 | 2只 |
| 12 | 电阻 | 330W、1.8K | R11、R2 | 各1只 |
| 13 | 电阻 | 30K、100K | R4、R5 | 各1只 |
| 14 | 电阻 | 120K、200K | R1、R3 | 各1只 |
| 15 | 电阻 | 5K | RP | 1个 |
| 16 | 电解电容 | 0.47μF、10μF | C6、C3 | 各1只 |
| 17 | 电解电容 | 100μF | C8、C9 | 2只 |
| 18 | 名称 | 型号规格 | 位号 | 数量 |
| 19 | 瓷片电容 | 682、103 | C2、C1 | 各1 |
| 20 | 瓷片电容 | 223 | C4、C5、C7 | 3只 |
| 21 | 双联电容 | CMP-223P | CA | 1个 |
| 22 | 收音机前盖 |   | K1 | 1个 |
| 23 | 收音机后盖 |   |   | 1个 |
| 24 | 刻度尺、音窗 |   |   | 各1 |
| 25 | 双联拨盘 |   |   | 1个 |
| 26 | 电位器拨盘 |   |   | 1个 |
| 27 | 磁棒支架 |   |   | 1个 |
| 28 | 印刷电路板 |   |   | 1块 |
| 29 | 说明书 |   |   | 1张 |
| 30 | 电池正负极簧片 |   |   | 1套 |
| 31 | 连接导线 |   |   | 4根 |
| 32 | 耳机插座 | Φ2.5mm | J | 1个 |
| 33 | 双联及拨盘螺丝 | Φ2.5×5mm |   | 3粒 |
| 34 | 电位器及拨盘螺丝 | Φ1.6×5mm |   | 1粒 |
| 35 | 自攻螺钉 | Φ2×5mm |   | 1粒 |

2、制作方法:
焊接和安装:
    1)安装前了解收音机工作原理,对照印制板图,弄懂原理图,确定各元件在电路板上的具体安装位置。
    2)查对清单,检查元器件的数量,用万用表测每一个元件的参数,如有损坏的及时更换。
    3)用小刀或其他工具刮削元件脚,去掉引脚上的氧化层,上锡。
    4)焊接,按小元件先焊的原则,把元件一一焊接在电路板上的正确位置上,各焊点用锡量及焊接时间要合适,以免造成短路或者虚焊等情况。
    5)焊后处理。检查有无拖锡短路及虚焊、错焊,如有错焊,则应该用风焊机把元件焊脚焊锡熔化,再把元件取出来。
三、结果
最终成功组装收音机,能发出声音,但不能清晰还原电台广播信号。
四、问题解决过程
第一次组装完毕时,收音机LED指示灯不亮,经分析检查焊接电路,发现是集电极回路A、B、C、D没有连接,连接后,LED指示灯会,但这时,收音机发出的声音很小,只有在手(接地导体)接触到双联电容CA(CMP-223P)时,收单机才能发出声音,弄好以为是双联电容损坏,用风焊吸弄出来后,换另外一个,但还是出现同样的问题,再次分析电路原理并仔细检查电路焊接情况后,发现是电路存在短路现象,用电烙铁拨开后,收音机终于正常发出声音。
五、收获
此次模电课程设计,通过实际的动手操作,锻炼了独立解决问题的能力,学会了课程设计的一般方法。
